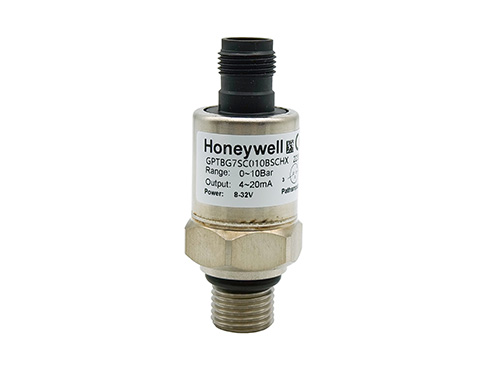

GPT 系列 Ⅱ 通用压力传感器产品介绍

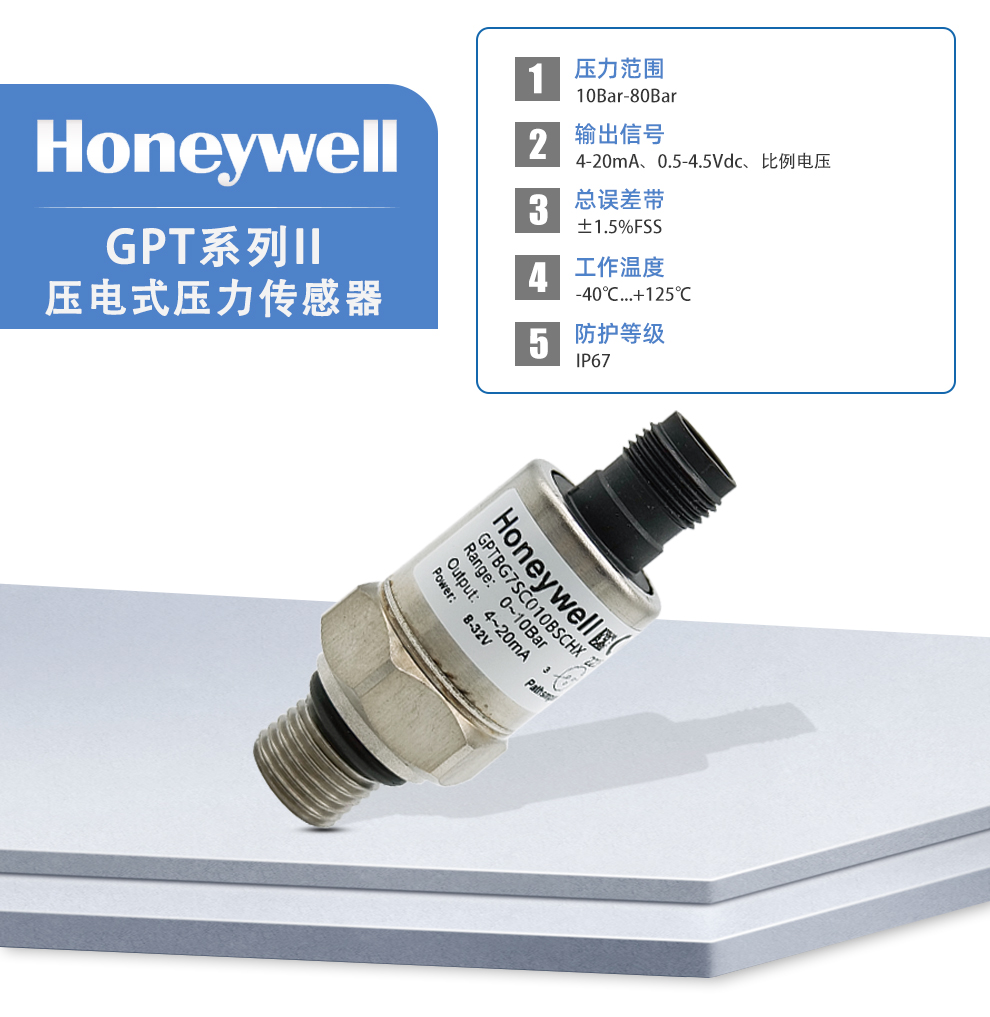

GPT 系列 Ⅱ 是 Honeywell霍尼韦尔在通用压力传感器上做的一代升级件，量程 10 bar 到 80 bar，传感芯体走压电式路线，内部带信号调理电路，把温度漂移和非线性一起修掉。外壳有铝和钢两种材质可选，压力接口覆盖 NPT、G 螺纹、UNF 和公制螺纹，电气接头给得很全，Packard、M12、Deutsch、DIN、AMP 几种都能配。现场换表时，原来的插头形式基本都能对上，线束不用重做。
输出分三类：比例电压 10%-90%Vs、稳压 0.5-4.5Vdc，还有 4-20mA 电流。管路长、周围变频器多的场合选电流输出；控制柜里走线短、直接进 PLC 模拟量模块的选电压输出。精度 ±0.5% FSS，总误差带在 -25 ℃ 到 85 ℃ 区间是 ±1.5% FSS，工作温度能到 -40 ℃ 到 125 ℃，防护等级 IP67。工程机械、水泵、塑料加工和数控机床上的粉尘、油污和冲洗水，这款都扛得住。
长期稳定性标的是 1000 小时、25 ℃ 下 ±0.5% FSS，装上以后不用隔段时间重新标定。安装时留意接口螺纹别拧歪，公制和 UNF 的密封面形式不一样，拧之前先确认母口；接线按铭牌定义走，电源极性接反会让内部电路受损，图上标的过压和反向电压耐受是 ±30 Vdc 或 ±36 Vdc，看着有余量，长期反接一样会出问题。振动大的设备上，把电缆在靠近接头处固定一下，别让插头长期受力摆动。
常见问题
GPT 系列 Ⅱ 和 GPT 系列有什么区别？
定位不同。GPT Ⅱ 是通用压力传感器的升级件，量程 10 bar 到 80 bar，传感芯体走压电式路线；GPT 系列是压阻式，量程从 40 bar 到 600 bar。中低压通用场合选 Ⅱ，中高压液压回路按压力段选 GPT。
接头形式这么多，对换表有什么实际意义？
电气接头给得很全，Packard、M12、Deutsch、DIN、AMP 几种都能配。现场换表时，原来的插头形式基本都能对上，线束不用重做，停机时间可以压得很短。
三类输出怎么选？
输出分比例电压 10%-90%Vs、稳压 0.5-4.5Vdc，还有 4-20mA 电流。管路长、周围变频器多的场合选电流输出；控制柜里走线短、直接进 PLC 模拟量模块的选电压输出。
长期稳定性怎么样，需要定期标定吗？
长期稳定性标的是 1000 小时、25 ℃ 下 ±0.5% FSS，装上以后不用隔段时间重新标定。精度 ±0.5% FSS，总误差带在 -25 ℃ 到 85 ℃ 区间是 ±1.5% FSS，工作温度能到 -40 ℃ 到 125 ℃，防护等级 IP67。
安装时螺纹容易出什么问题？
接口螺纹别拧歪。公制和 UNF 的密封面形式不一样，拧之前先确认母口，拧错密封面既漏油又伤螺纹。外壳有铝和钢两种材质可选，压力接口覆盖 NPT、G 螺纹、UNF 和公制螺纹。

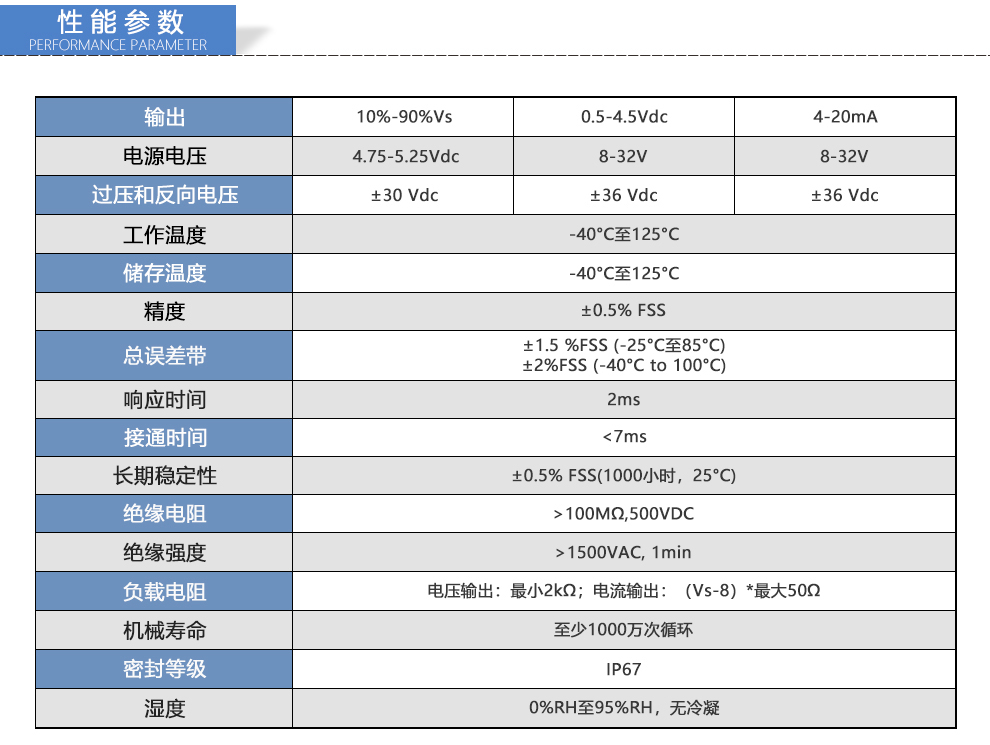

GPT 系列 Ⅱ 通用压力传感器技术参数
| 参数 | 数值 |
|---|
| 产品类型 | 压电式压力传感器 |
|---|
| 压力范围 | 10 bar ～ 80 bar |
|---|
| 输出信号 | 4-20mA、0.5-4.5Vdc、比例电压（10%-90%Vs） |
|---|
| 电源电压 | 比例电压输出：4.75-5.25 Vdc；0.5-4.5Vdc 与 4-20mA 输出：8-32 V |
|---|
| 过压和反向电压 | 比例电压输出：±30 Vdc；0.5-4.5Vdc 与 4-20mA 输出：±36 Vdc |
|---|
| 精度 | ±0.5% FSS |
|---|
| 总误差带 | ±1.5% FSS（-25 ℃ 至 85 ℃）；±2% FSS（-40 ℃ 至 100 ℃） |
|---|
| 工作温度 | -40 ℃ 至 125 ℃ |
|---|
| 储存温度 | -40 ℃ 至 125 ℃ |
|---|
| 响应时间 | 2 ms |
|---|
| 接通时间 | < 7 ms |
|---|
| 长期稳定性 | ±0.5% FSS（1000 小时，25 ℃） |
|---|
| 绝缘电阻 | > 100 MΩ（500 VDC） |
|---|
| 绝缘强度 | > 1500 VAC，1 min |
|---|
| 负载电阻 | 电压输出：最小 2 kΩ；电流输出：（Vs-8）× 50 Ω 为最大值 |
|---|
| 机械寿命 | 至少 1000 万次循环 |
|---|
| 密封等级 | IP67 |
|---|
| 湿度 | 0%RH 至 95%RH，无冷凝 |
|---|
型号与规格

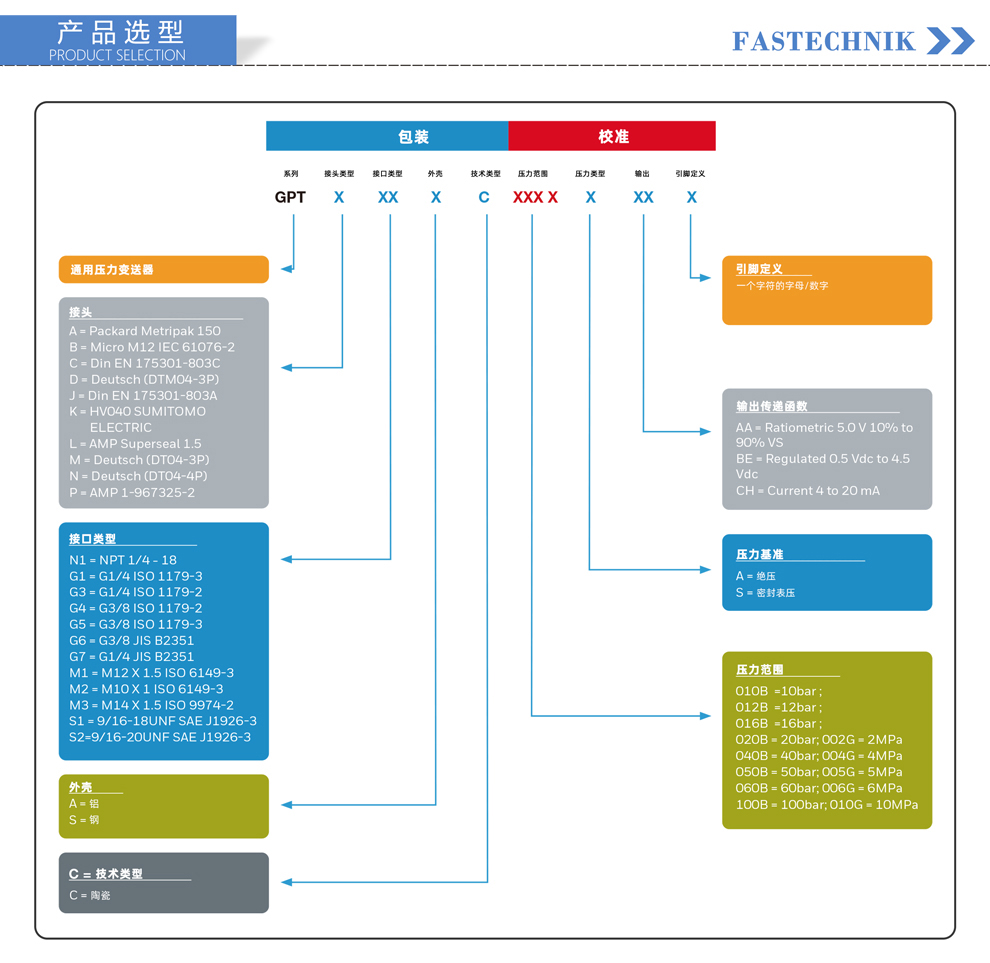

完整型号由九段拼成，写法为 GPT - 接头类型 - 接口类型 - 外壳 - 技术类型 - 压力范围 - 压力类型 - 输出 - 引脚定义，例如 GPT-X-XX-X-C-XXX-X-XX-X。压力类型那一位，A 代表绝压，S 代表密封表压。
| 代码段 | 含义 |
|---|
| 系列 GPT | GPT 系列通用压力传感器 |
|---|
| 接头类型 | 一位字母，见接头类型代码表 |
|---|
| 接口类型 | 两位字符，见接口类型代码表 |
|---|
| 外壳 | A 为铝，S 为钢 |
|---|
| 技术类型 C | C 为陶瓷 |
|---|
| 压力范围 | 四位字符，见压力范围代码表 |
|---|
| 压力类型 | A 为绝压，S 为密封表压 |
|---|
| 输出 | 两位字符，见输出传递函数代码表 |
|---|
| 引脚定义 | 一个字符的字母或数字，对应原厂引脚定义编号 |
|---|
| 接头类型 | 说明 |
|---|
| A | Packard Metripak 150 |
|---|
| B | Micro M12 IEC 61076-2 |
|---|
| C | Din EN 175301-803C |
|---|
| D | Deutsch（DTM04-3P） |
|---|
| J | Din EN 175301-803A |
|---|
| K | HV040 SUMITOMO ELECTRIC |
|---|
| L | AMP Superseal 1.5 |
|---|
| M | Deutsch（DT04-3P） |
|---|
| N | Deutsch（DT04-4P） |
|---|
| P | AMP 1-967325-2 |
|---|
| 接口类型 | 螺纹规格 |
|---|
| N1 | NPT 1/4 - 18 |
|---|
| G1 | G1/4 ISO 1179-3 |
|---|
| G3 | G1/4 ISO 1179-2 |
|---|
| G4 | G3/8 ISO 1179-2 |
|---|
| G5 | G3/8 ISO 1179-3 |
|---|
| G6 | G3/8 JIS B2351 |
|---|
| G7 | G1/4 JIS B2351 |
|---|
| M1 | M12 × 1.5 ISO 6149-3 |
|---|
| M2 | M10 × 1.5 ISO 6149-3 |
|---|
| M3 | M14 × 1.5 ISO 9974-2 |
|---|
| S1 | 9/16-18 UNF SAE J1926-3 |
|---|
| S2 | 7/16-20 UNF SAE J1926-3 |
|---|
| 压力范围代码 | 对应量程 |
|---|
| 010B | 10 bar |
|---|
| 012B | 12 bar |
|---|
| 016B | 16 bar |
|---|
| 020B / 002G | 20 bar / 2 MPa |
|---|
| 040B / 004G | 40 bar / 4 MPa |
|---|
| 050B / 005G | 50 bar / 5 MPa |
|---|
| 060B / 006G | 60 bar / 6 MPa |
|---|
| 100B / 010G | 100 bar / 10 MPa |
|---|
| 输出传递函数代码 | 输出形式 |
|---|
| AA | Ratiometric（比例式）5.0 V，10% 至 90% VS |
|---|
| BE | Regulated（稳压）0.5 Vdc 至 4.5 Vdc |
|---|
| CH | Current（电流）4 至 20 mA |
|---|
外形尺寸

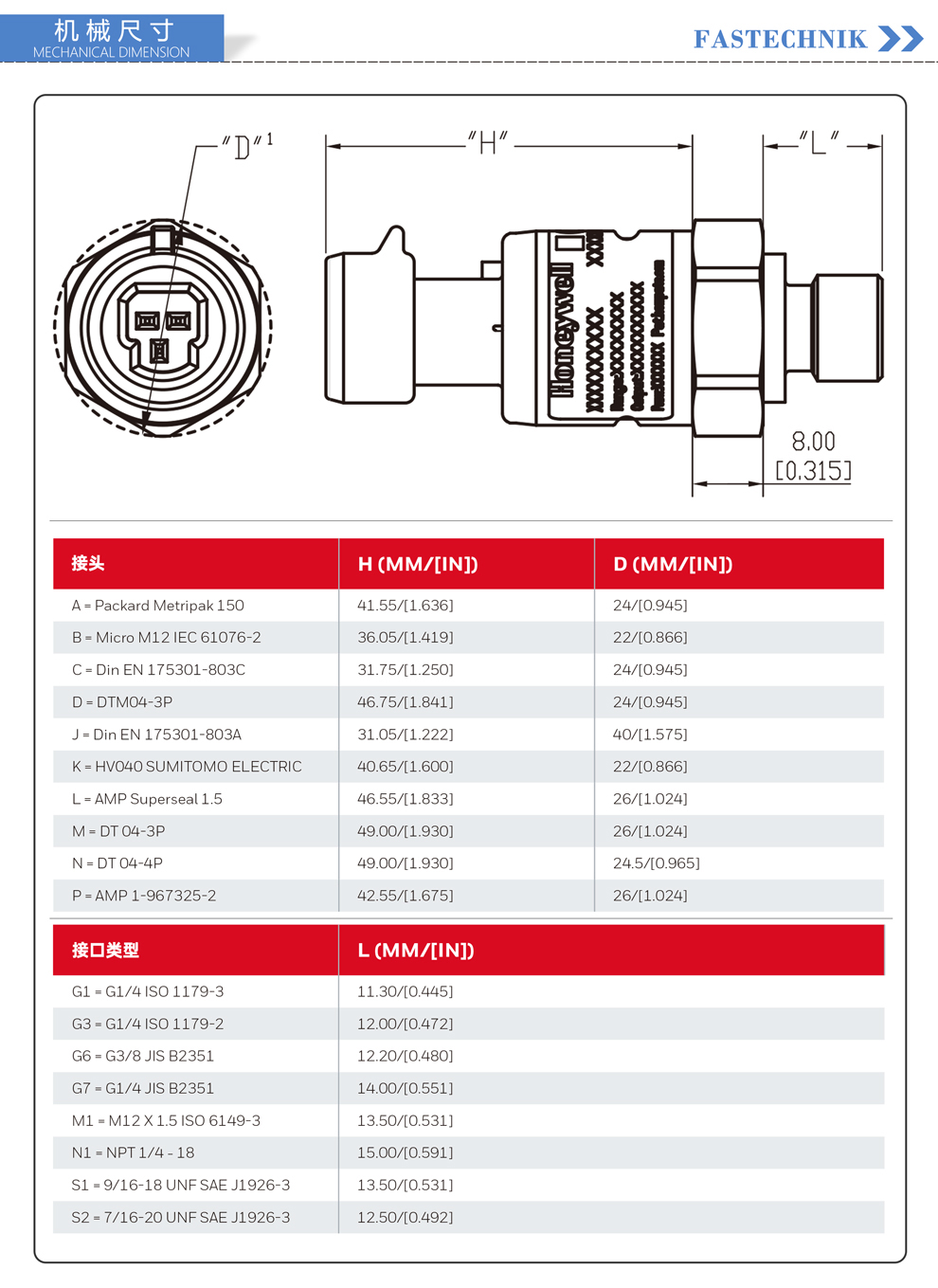

本体外形随所选接头变化，图上用 H 和 D 两个尺寸表示：H 是接头端面到本体台阶的轴向长度，D 是接头的最大外径。压力接口侧用 L 表示接口端面到六方的长度，图上另标注接口基准面到本体的一段为 8.00 mm（0.315 in）。装之前按对应接头的 H、D 值核一下安装空间和扳手位。
| 接头（H / D） | 参考尺寸 |
|---|
| A = Packard Metripak 150 | H 41.55 mm（1.636 in），D 24 mm（0.945 in） |
|---|
| B = Micro M12 IEC 61076-2 | H 36.05 mm（1.419 in），D 22 mm（0.866 in） |
|---|
| C = Din EN 175301-803C | H 31.75 mm（1.250 in），D 24 mm（0.945 in） |
|---|
| D = DTM04-3P | H 46.75 mm（1.841 in），D 24 mm（0.945 in） |
|---|
| J = Din EN 175301-803A | H 31.05 mm（1.222 in），D 40 mm（1.575 in） |
|---|
| K = HV040 SUMITOMO ELECTRIC | H 40.65 mm（1.600 in），D 22 mm（0.866 in） |
|---|
| L = AMP Superseal 1.5 | H 46.55 mm（1.833 in），D 26 mm（1.024 in） |
|---|
| M = DT 04-3P | H 49.00 mm（1.930 in），D 26 mm（1.024 in） |
|---|
| N = DT 04-4P | H 49.00 mm（1.930 in），D 24.5 mm（0.965 in） |
|---|
| P = AMP 1-967325-2 | H 42.55 mm（1.675 in），D 26 mm（1.024 in） |
|---|
| 接口类型（L） | 参考尺寸 |
|---|
| G1 = G1/4 ISO 1179-3 | L 11.30 mm（0.445 in） |
|---|
| G3 = G1/4 ISO 1179-2 | L 12.00 mm（0.472 in） |
|---|
| G6 = G3/8 JIS B2351 | L 12.20 mm（0.480 in） |
|---|
| G7 = G1/4 JIS B2351 | L 14.00 mm（0.551 in） |
|---|
| M1 = M12 × 1.5 ISO 6149-3 | L 13.50 mm（0.531 in） |
|---|
| N1 = NPT 1/4 - 18 | L 15.00 mm（0.591 in） |
|---|
| S1 = 9/16-18 UNF SAE J1926-3 | L 13.50 mm（0.531 in） |
|---|
| S2 = 7/16-20 UNF SAE J1926-3 | L 12.50 mm（0.492 in） |
|---|
选型与安装要点
量程按系统最高工作压力往上留一档选，液压回路里常见的压力冲击比稳态压力高不少，量程贴着额定值用，长期下来芯体疲劳得快。压力接口按现场母口规格对应代码选，NPT、UNF、ISO 和 JIS 不能混用，拧之前确认密封面形式。电气侧按线长和干扰情况定输出：柜内短线用电压输出，长线或者变频器附近用 4-20mA。引脚定义那一位要和车上或者柜内的接插件对应上，同一款传感器不同引脚定义不能直接互换，插上去可能把电源和信号接反。
安装位置尽量避开泵出口和弯头正对的方向，压力和温度脉动大的地方读数会跳。防护等级 IP67 靠壳体和接头共同保证，插头没插到位或者护套破损都会进水，检修后记得回装到位。工作温度下限到 -40 ℃，低温环境下电缆护套会变硬，弯折半径别小于厂家推荐值，免得内部导线断裂。
