EX 系列防爆限位开关产品介绍

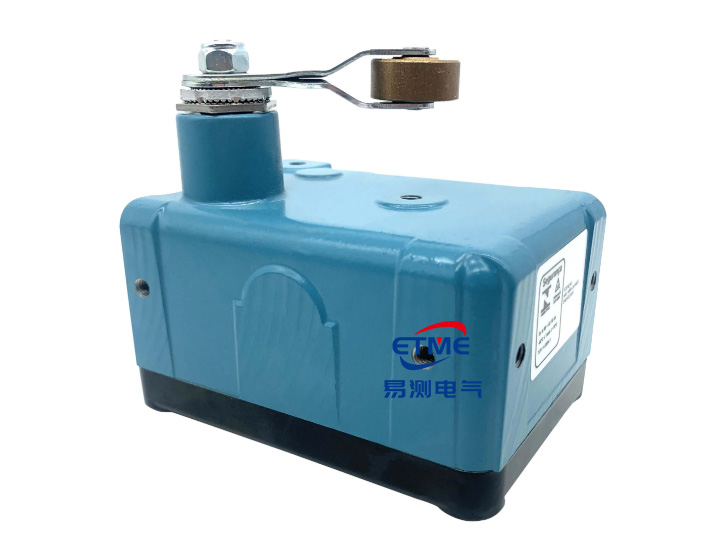

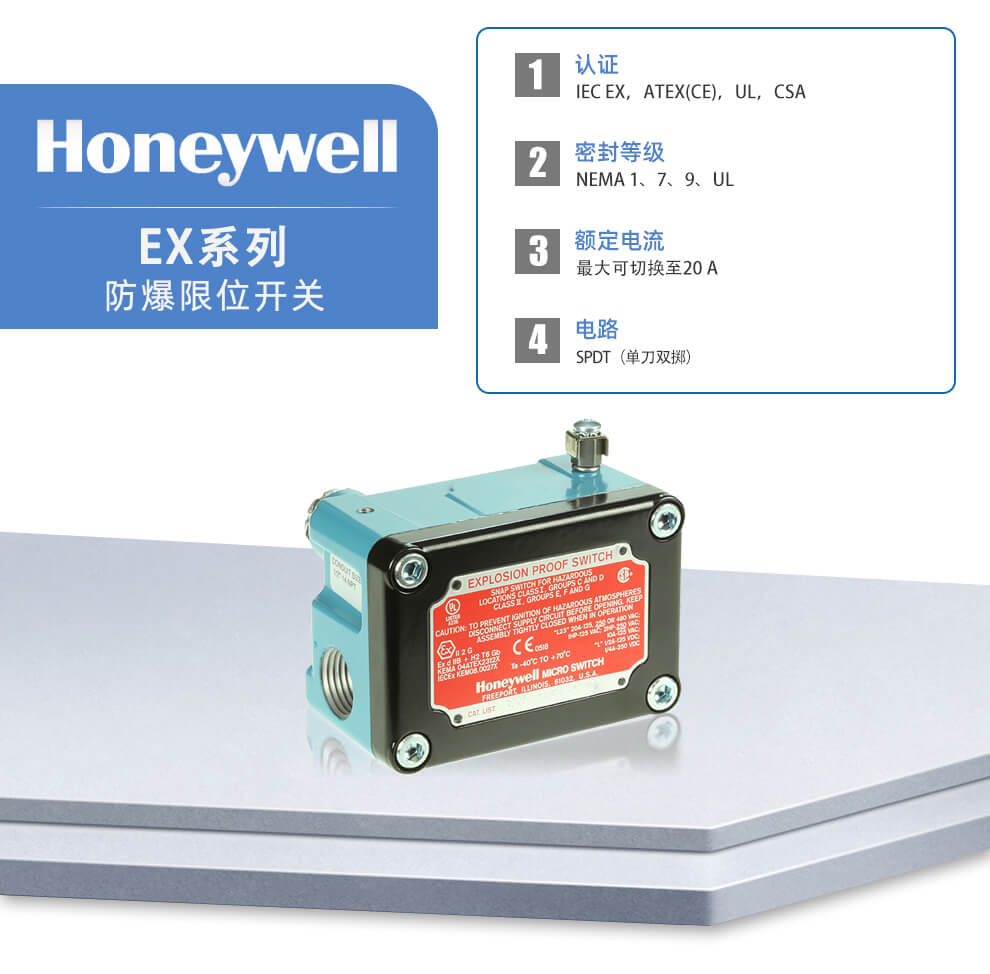

EX 系列是 Honeywell霍尼韦尔的防爆型限位开关，外壳用铝压铸件，开关腔按隔爆结构做，内部一旦发生小范围爆炸，腔体能先把膨胀的气体冷却到低于周围爆炸性气体的燃点再往外泄，外面的混合气就不会被引燃。整只开关通过了 IECEx、ATEX(CE)、UL 和 CSA 几套认证，ATEX 证书号 KEMA 04ATEX2312X，IECEx 证书号 IECEx KEM08.0027X，防爆型式为 Ex d IIB + H2 T6 Gb，设备组别和类别是 II 2 G。

电路有 SPDT 和 DPDT 两种，供电电流从 1A 一直到 20A 都有对应规格，最大可切换至 20 A。接线走导管口，接口是 1/2-14 NPT。工作温度 -40 ℃ 到 71 ℃，环境温度标注 Ta -40 ℃ 至 +70 ℃。按北美分类，它属于 Class I Groups C and D、Class II Groups E, F and G。操作头形式给得比较全，柱塞、滚轮杠杆和拉杆类都能配。

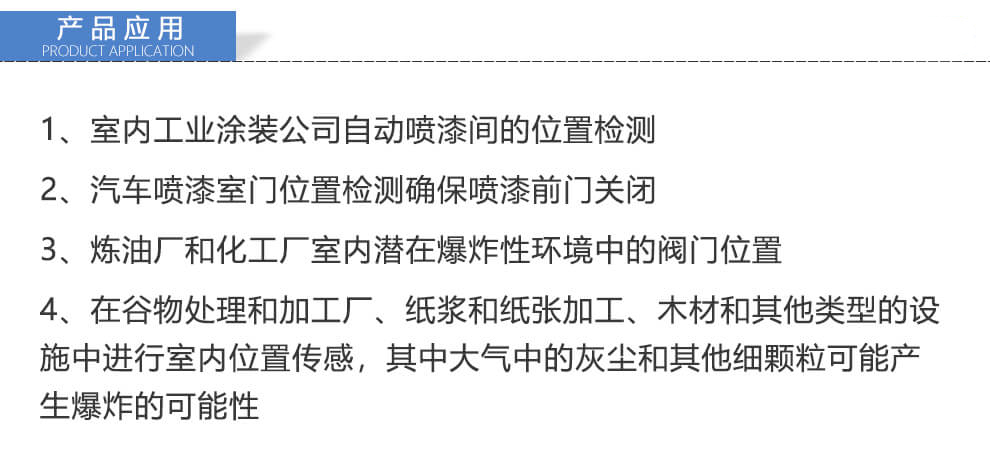

这类开关是给危险区域里的位置检测用的：室内工业涂装的自动喷漆间、汽车喷漆室的门位置检测，炼油厂和化工厂里潜在爆炸性环境中的阀门位置，还有谷物处理加工厂、纸浆和纸张加工、木材加工这些大气中的粉尘可能产生爆炸的场所。防爆壳体是整只开关的命门，隔爆面一旦磕碰或者划伤，间隙就超标了，防爆能力直接失效。开盖之前必须断电，带电开盖在危险区域是绝对禁止的。

常见问题

隔爆结构是怎么保证安全的？

开关腔按隔爆结构做，内部一旦发生小范围爆炸，腔体能先把膨胀的气体冷却到低于周围爆炸性气体的燃点再往外泄，外面的混合气就不会被引燃。

认证和防爆型式怎么看？

整只开关通过了 IECEx、ATEX(CE)、UL 和 CSA 几套认证，ATEX 证书号 KEMA 04ATEX2312X，IECEx 证书号 IECEx KEM08.0027X，防爆型式为 Ex d IIB + H2 T6 Gb，设备组别和类别是 II 2 G。选型时把现场气体组别与温度组别一起核对。

电流规格和接线方式是什么？

电路有 SPDT 和 DPDT 两种，供电电流从 1A 一直到 20A 都有对应规格，最大可切换至 20 A。接线走导管口，接口是 1/2-14 NPT。

适合装在哪些危险区域？

给危险区域里的位置检测用：室内工业涂装的自动喷漆间、汽车喷漆室的门位置检测，炼油厂和化工厂里潜在爆炸性环境中的阀门位置，以及谷物处理加工厂、纸浆和纸张加工的现场。

温度范围和操作头怎么配？

工作温度 -40 ℃ 到 71 ℃，环境温度标注 Ta -40 ℃ 至 +70 ℃。按北美分类属于 Class I Groups C and D、Class II Groups E, F and G。操作头形式给得比较全，柱塞、滚轮杠杆和拉杆类都能配。

EX 系列防爆限位开关技术参数

防爆标志与认证

这几项直接对应产品铭牌上的标印，订危险区域设备时按这几条跟现场的危险区域划分表核对。

操作头形式

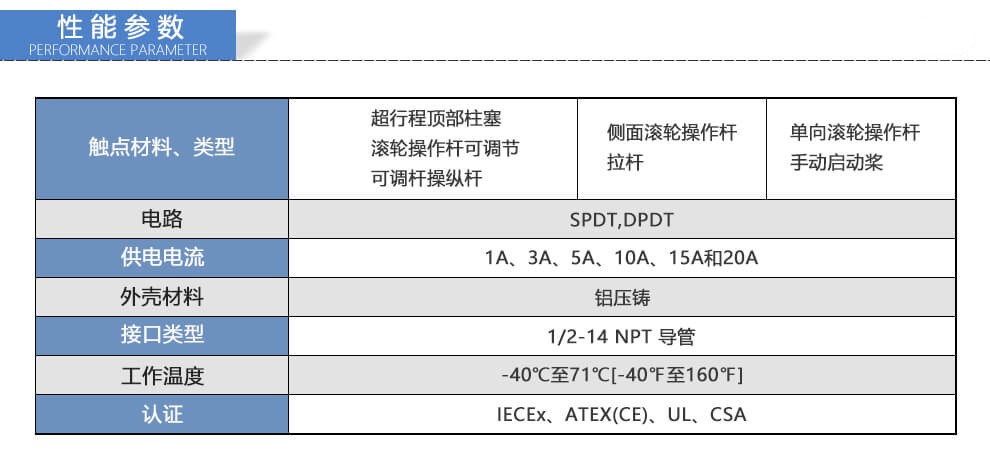

性能参数表首行列出的几种杠杆和操作头形式如下，具体配哪一种按被检测对象和安装方向定。

外形尺寸

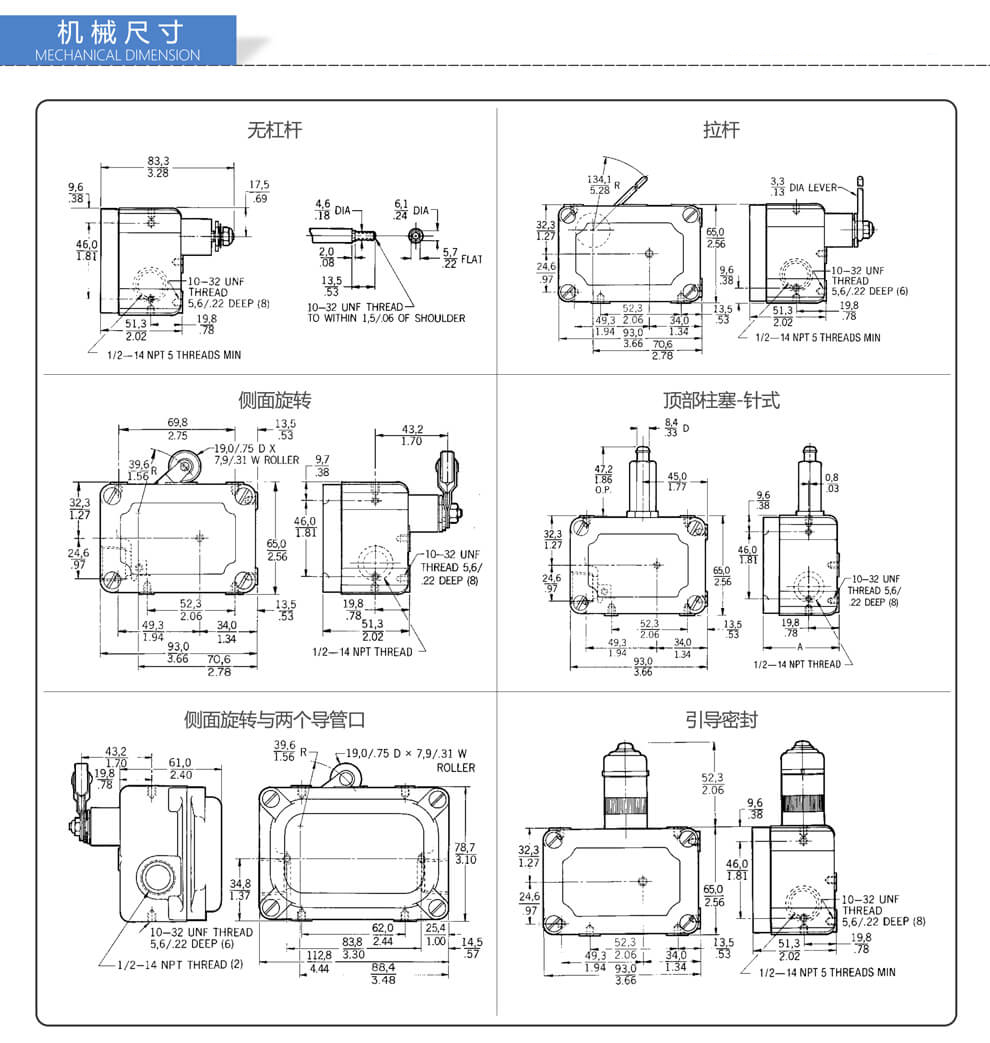

机械尺寸图按操作头形式分成无杠杆、拉杆、侧面旋转、顶部柱塞针式、侧面旋转与两个导管口、引导密封六块给出。以无杠杆基型为例，本体参考尺寸是 83.3 mm（3.28 in）和 46.0 mm（1.81 in），顶部安装用 10-32 UNF 螺纹、深 5.6 mm（0.22 in），配套的滚轮柱塞直径 Ø6.1 mm（0.24 in），导向部直径 Ø4.6 mm（0.18 in）。导管口为 1/2-14 NPT，图上要求至少咬合 5 牙。侧面旋转型的滚轮是 Ø19.75 × 9.31 W。其余形式的尺寸在原图上另有标注，装之前按对应头部的图纸核一下安装空间和杠杆的回转半径。

选型与安装要点

电路按回路定，只需要一组转换触点就用 SPDT，需要两组同步动作的用 DPDT。电流按实际负载选档，供电电流有 1A 到 20A 几个规格，感性负载要留裕量，启动时的冲击电流会比铭牌值高不少。操作头按动作方向选：测运动件端面用顶部柱塞，测凸轮或者需要越程的用滚轮杠杆，安装空间窄、只能从侧面伸进去的用拉杆或者单向滚轮操作杆。

防爆安装有几条要守：隔爆结合面不能磕碰、不能涂漆、不能加垫片，出厂时的间隙是靠加工精度保证的，动了就回不去；导管口必须配防爆型电缆密封接头，普通接头起不到隔离作用；壳体要按现场要求可靠接地；开盖前先断电，带电开盖在危险区域是被禁止的。设备振动大的地方，电缆在靠近进线口处固定一下，别让导管接头长期受力。检修后回装壳体时，把几个紧固螺栓按对角顺序均匀拧紧，保证隔爆面贴合到位。
