BX系列防爆限位开关

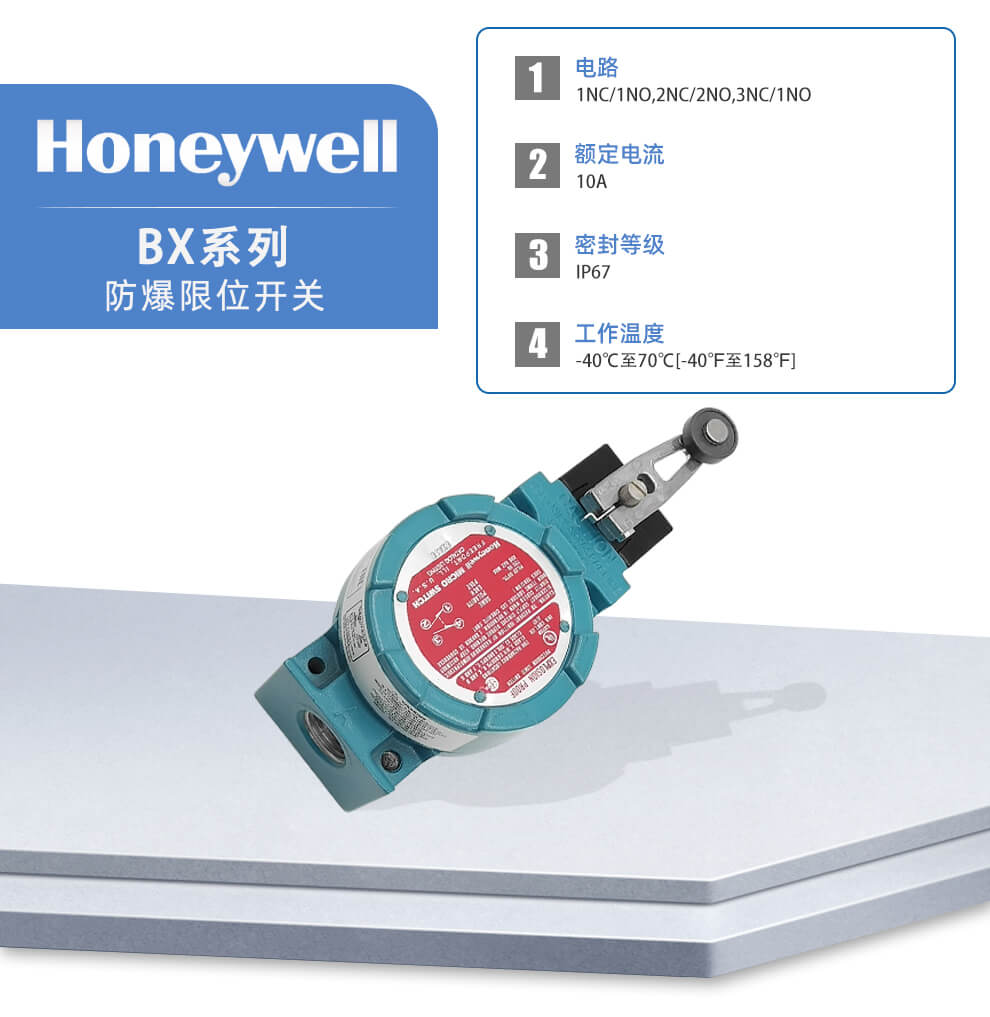

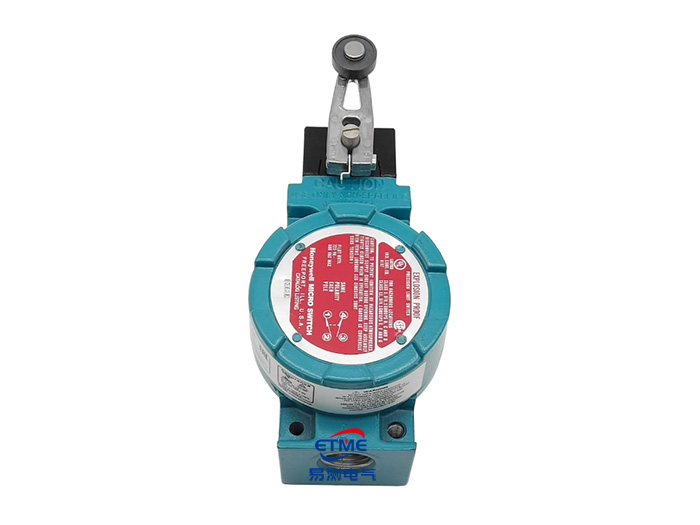

Honeywell 霍尼韦尔 BX 系列防爆限位开关产品介绍

BX 与 BX2 系列属于防爆型限位开关，适用于存在易燃易爆气体的危险场所。开关外壳内部设有火焰通道，能够容纳并冷却可能引燃外部环境的高温气体与烟雾，使其在爆炸性环境中仍然可以安全地完成位置检测与信号切换。BX 外壳为铝合金，BX2 为不锈钢，两者内部结构一致，区别主要在外壳材质和耐腐蚀能力。

系列提供侧面柱塞、顶部柱塞、侧面旋转、顶部旋转、摆杆、猫须等多种执行器形式，触点组合覆盖单断与双断、速动与慢动，可满足行程开关、限位保护、阀门位置反馈等不同控制需求。环境密封达到 NEMA 1、3、4、6、13 与 IP67，可用于粉尘与临时冲水环境。

常见问题

防爆结构是怎么工作的？

开关外壳内部设有火焰通道，能够容纳并冷却可能引燃外部环境的高温气体与烟雾，使其在爆炸性环境中仍然可以安全地完成位置检测与信号切换。

BX 和 BX2 有什么区别？

BX 外壳为铝合金，BX2 为不锈钢，两者内部结构一致，区别主要在外壳材质和耐腐蚀能力。现场有腐蚀性介质或者强度要求更高时选 BX2。

执行器和触点组合有哪些？

提供侧面柱塞、顶部柱塞、侧面旋转、顶部旋转、摆杆、猫须等多种执行器形式；触点组合覆盖单断与双断、速动与慢动，可满足行程开关、限位保护、阀门位置反馈等不同控制需求。

密封等级能达到多少？

环境密封达到 NEMA 1、3、4、6、13 与 IP67，可用于粉尘与临时冲水环境。安装时把出线口朝下布置，冲洗水或冷凝水不容易进入壳体。

选型时需要提供什么信息？

使用区域的气体组别与温度组别、安装方式与执行器形式、触点组合与负载类型，以及外壳材质要求。这几项确认好，型号即可一次定下来。

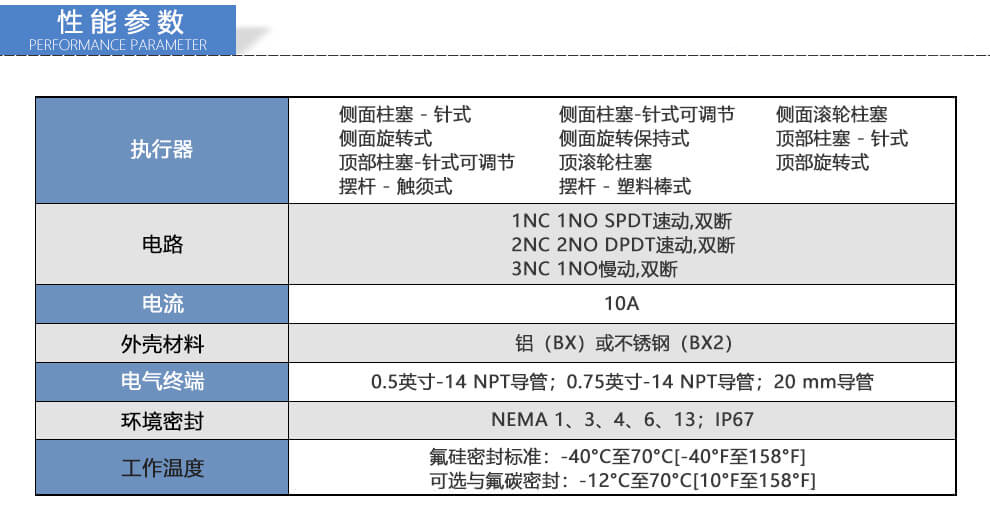

BX 系列防爆限位开关性能参数

执行器形式

订货代码构成

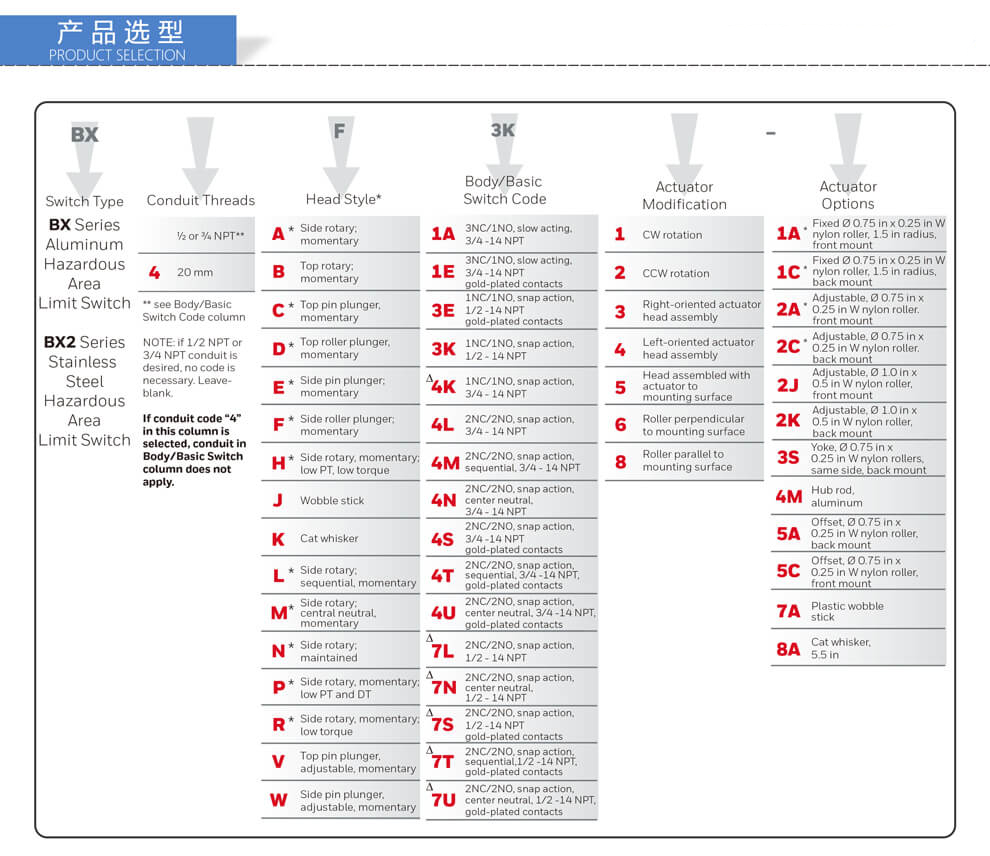

型号按五段拼装：开关系列 ＋ 导管螺纹 ＋ 头部样式 ＋ 主体开关代码 ＋ 执行器改装与执行器选项。开关系列一段填 BX（铝壳危险场所限位开关）或 BX2（不锈钢壳危险场所限位开关）；导管螺纹可选 0.5 英寸或 0.75 英寸 NPT，需要 20 mm 导管时该段填 4 并留空主体开关代码中的螺纹描述。

头部样式用字母表示，涵盖 A 侧旋转瞬时、B 顶部旋转瞬时、C 顶部柱塞瞬时、D 顶部滚轮柱塞瞬时、E 侧面柱塞瞬时、F 侧滚轮柱塞瞬时、H 侧旋转低扭矩、J 摆动式、K 猫须、L 侧旋转顺序瞬时、M 侧旋转中位瞬时、N 侧旋转保持、P 侧旋转瞬时低 PT 与 DT、R 侧旋转瞬时低扭矩、V 顶销柱塞可调瞬时、W 侧销柱塞可调瞬时。

主体开关代码决定触点组合与螺纹规格，常见的有 3K（1NC 1NO 慢动、1/2-14 NPT）、4K（1NC 1NO 慢动、3/4-14 NPT）、4L 与 4M（2NC 2NO 慢动、3/4-14 NPT）、7L 与 7N（2NC 2NO 慢动、1/2-14 NPT），带金触点的型号在代码后加字母 S 或 E，适用于低电平、低电流的控制回路。执行器改装一段用 1 至 8 的数字表示旋转方向、头部装配方向与滚轮安装面；执行器选项一段用字母数字组合表示固定或可调滚轮、轭架、铝杆、塑料摆动柄、猫须等附件。

外形与安装

开关本体安装孔为 2 个直径 5.16 毫米通孔，另有 2 个从背面攻入的 5/16-18 UNC-2B 螺纹孔，攻深不小于 22.23 毫米，两种安装方式可按现场支架选择。本体直径约 76.20 毫米，带顶部执行器的总高约 146.05 毫米，导线侧出线长度约 62.36 毫米。图纸同时给出英寸与毫米标注，安装前按现场支架的实际孔位复核后再定位。

选型与现场注意事项

选型时先确定危险区域等级与外壳材质要求，腐蚀性环境或有冲洗要求的工位优先选 BX2 不锈钢壳。低温环境下标准氟硅密封可到零下 40 摄氏度，若现场有油类介质需要更好的耐化学性，可选用氟碳密封，但低温下限会收窄到零下 12 摄氏度。触点形式按控制回路的安全逻辑确定，安全回路建议使用双断常闭，避免单点故障导致保护失效。接线时导管密封件必须装配到位，防爆外壳的密封面不得磕碰、划伤，紧固螺栓按对角顺序均匀受力。未断电不得打开外壳，检修后须确认所有紧固件复位。
