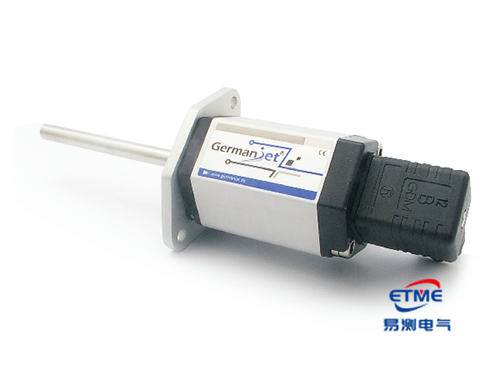

12系列外置式杆型磁致伸缩位移传感器

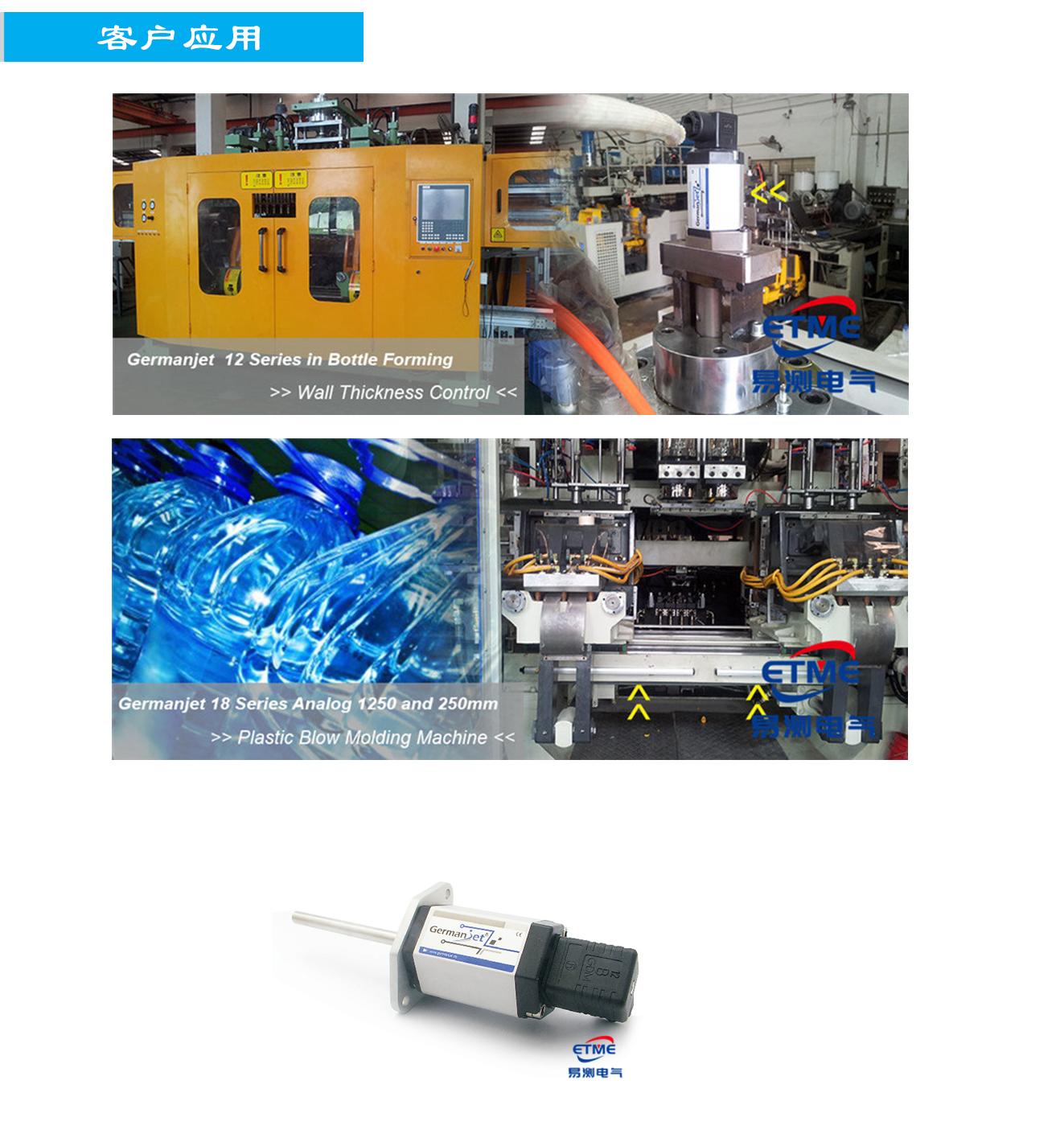

Germanjet德敏哲12系列磁致伸缩位移传感器是为壁厚控制伺服油缸而设计。感应外管为100%不锈钢，可以直接安装在壁厚控制油缸的顶端。电子部分和感应外管为模块组装设计，即两者可完全分离。在特殊的情况下，只需拨出电子部分进行校准，而感应外管无需与壁厚控制油缸分离。此设计减少重置时间，大大提高生产效率。

全国热线
137-2888-0902

12series外置式杆型磁致伸缩位移传感器1 12series外置式杆型磁致伸缩位移传感器2 12series外置式杆型磁致伸缩位移传感器3 12series外置式杆型磁致伸缩位移传感器4 12series外置式杆型磁致伸缩位移传感器5 12series外置式杆型磁致伸缩位移传感器6

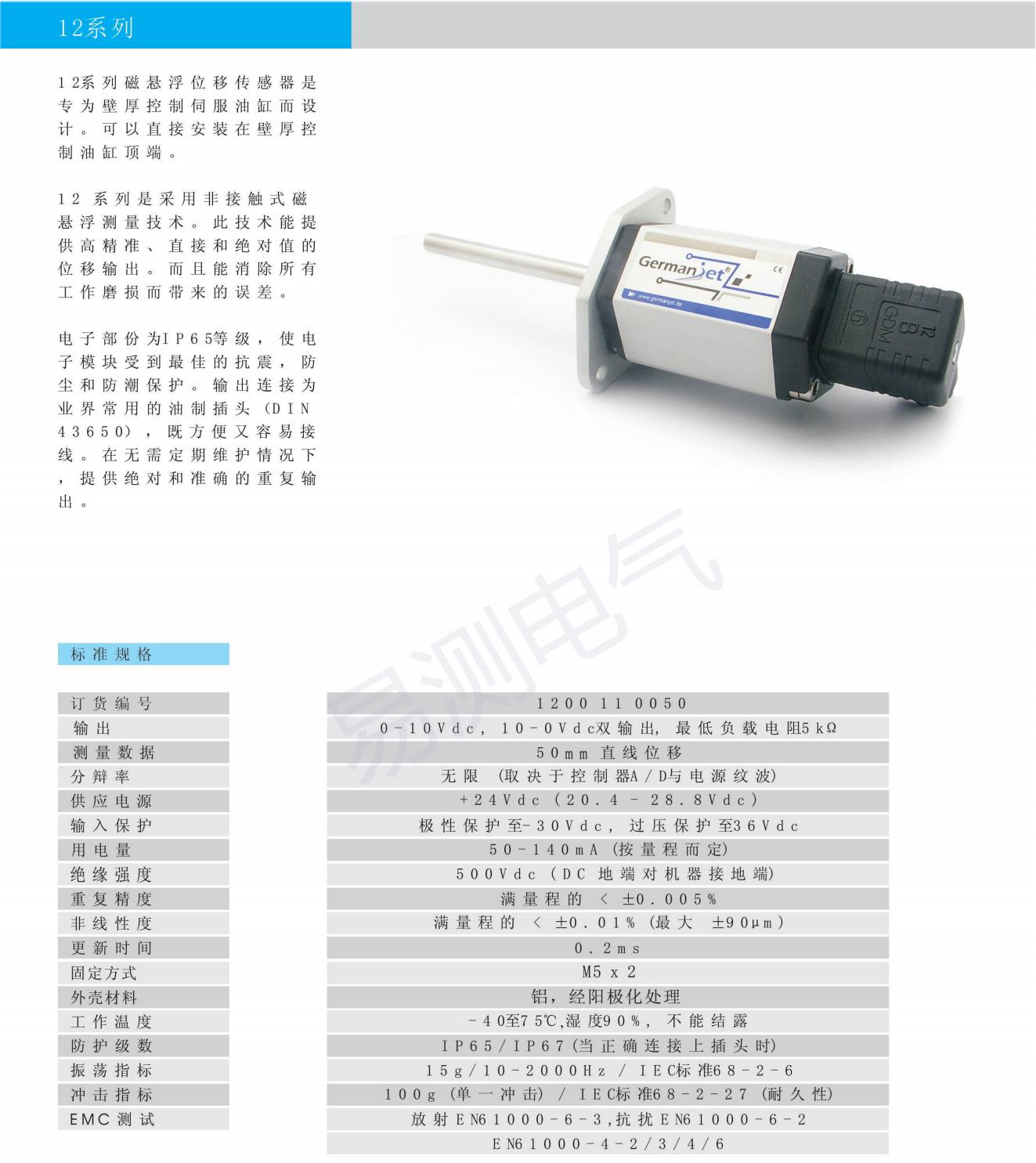

12系列磁悬浮位移传感器技术参数

产品系列	12系列（磁悬浮位移传感器，壁厚控制专用）
品牌	Germanjet/德敏哲
测量原理	磁致伸缩非接触式（绝对位置输出，无需归零）
订货编号	1200110050
位移量程	50 mm（直线位移）
分辨率	理论无限（取决于控制器 A/D 与电源纹波）
非线性度	< ±0.01% FS（最大 ±90 μm）
重复精度	< ±0.005% FS
更新时间	0.2 ms
输出信号	0–10 V DC / 10–0 V DC（双路输出）最低负载电阻：5 kΩ
供电电压	24 V DC（20.4 – 28.8 V DC）
工作电流	50 – 140 mA（随量程变化）
输入保护	极性保护：最大 -30 V DC 过压保护：最大 36 V DC
绝缘强度	500 V DC（DC 地端对机器接地端）
外壳材质	铝合金，表面阳极化处理
安装方式	M5 × 2 螺纹安装
出线方式	DIN 43650 标准油制插头
工作温度	-40 ℃ ～ +75 ℃
环境湿度	≤ 90% RH（不能结露）
防护等级	IP65 / IP67（正确连接插头时）
抗振动	15 g / 10–2000 Hz（IEC 68-2-6）
抗冲击	100 g（单一冲击，IEC 68-2-27）
EMC 等级	放射：EN61000-6-3 抗扰：EN61000-6-2 / EN61000-4-2/3/4/6
备注	● 专为壁厚控制伺服油缸设计，可直接安装于油缸顶端 ● 必须使用四芯双绞屏蔽线（≥0.2 mm²），电源负极不可直接接机器地线 ● 严禁将 +24V 接入信号输出点（P2/P3），否则传感器将立即损坏且不保修 ● 电子模块与感应外管可分离，维护时无需拆卸油缸
